MSG® 一体式齿轮离心压缩机
MSG（多级齿轮传动）压缩机具备灵活的设计，可根据应用需求进行工程化配置，提供多种规格：
· 流量范围：4,200 至 230,000 m³/h（2,500 至 135,000 CFM）
· 输入功率：最高可达18,650 kW（25,000 hp）
排气压力：最高100 barg（1,450 psig）
MSG空气和气体压缩机
英格索兰MSG（多级齿轮）空气和气体压缩机专为提升生产效率、降低运行成本、简化维护而设计，并可根据应用需求进行定制，满足不同工况的特别要求，即使在极端环境条件下也能确保优异性能。提供多种配置选择，流量范围覆盖4,200至230,000 m³/h（2,500至135,000 CFM），以匹配工艺需求。
英格索兰MSG空气和气体压缩机在效率与可靠性方面实现完美结合，适用于多种工业应用场景。
产品特点
无油空气与气体
- 避免系统污染
- 降低因油带入导致的管道火灾风险
- 无需处理含油冷凝液，减少废弃物处置成本
- 免除排气端油分离滤芯的费用与维护
高可靠性
- 高质量齿轮设计
- 长寿命销轴轴承
- 推力负荷在低速吸收
- 不锈钢压缩部件
低生命周期成本
- 在满载、部分负载及空载条件下保持良好效率
- 维护成本低
- 高可靠性设计减少停机时间
- 压缩过程中无滑动或摩擦部件，降低磨损与效率损失
操作与维护简便
1. 先进的MAESTRO 控制系统
2. 全自动运行，适应多种工况
3. 具备自诊断功能
4. 压缩部件无需定期更换
5. 水平剖分齿轮箱，便于检查
6. 可拆卸中冷器与后冷器，方便清洁
安装简易
1. 压缩机、润滑系统、中冷器、联轴器及防护罩等集成于公共底座
2. 无需特殊基础
3. 部件易于接近
4. 灵活的现场连接点
5. 占地面积小
6. 动态压缩过程无脉动，无需额外阻尼设备
设计特点
- 一至三转子，每个齿轮箱最多六级
- 水平剖分结构，便于维护
应用领域
空气应用
- 空气分离
- 工业气体
- 仪表空气
- 石油天然气及石化工艺
- 吹灰系统
- 大型工厂空气
- 发电
气体应用
- 燃气增压
- 可再生天然气
- LNG
- 氢气制备
- 天然气集输
- 烃类制冷气体
- 一氧化碳
- 二氧化碳（干或湿）
- 合成气
- 低分子量循环气体
- 高压氮气
- 垃圾填埋气
气体流动结构
MSG 离心压缩机采用先进的气体流动结构，具有以下优势：
- 定向气流，减少湍流引起的摩擦
- 每级压缩后进行冷却，提高等温效率

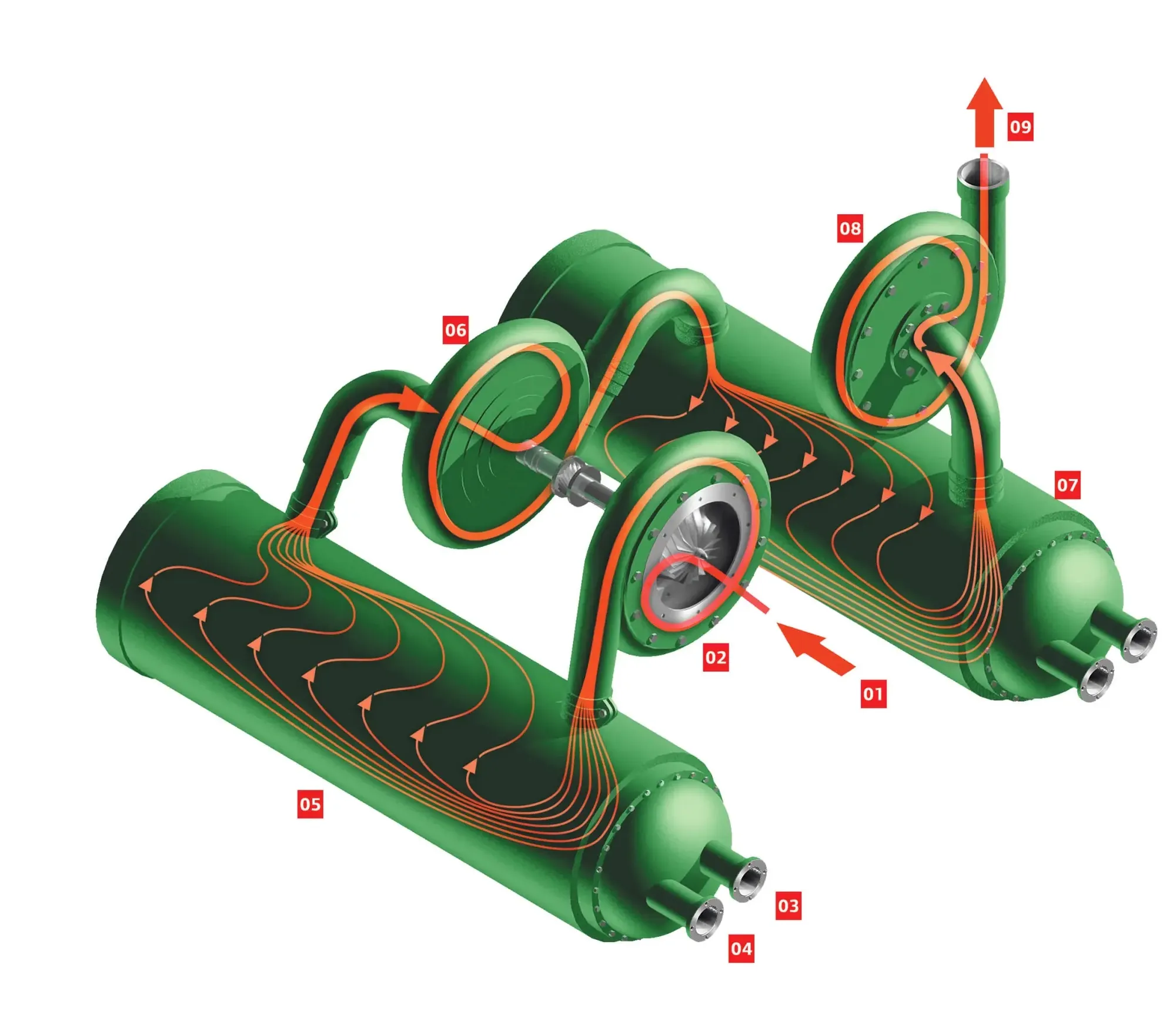

气流示意
1. 压缩机入口
2. 一级压缩机蜗壳
3. 冷却剂入口
4. 冷却剂出口
5. 一级中冷器
6. 二级压缩机蜗壳
7. 二级中冷器
8. 三级压缩机蜗壳
9. 压缩机排气
